项目介绍：

盐雾试验指用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。是一种主要利用盐雾试验设备所创造的人工模拟盐雾环境条件来考核产品或金属材料耐腐蚀性能的环境试验。

盐雾试验包括以下三种：中性盐雾试验（NSS）、酸性盐雾试验（AASS）、铜加速酸性盐雾试验（CASS）、交变盐雾试验。

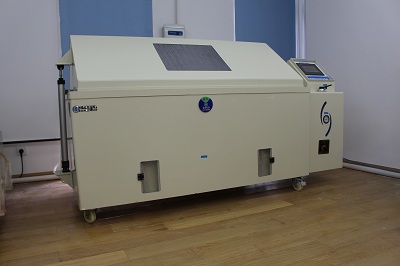

中性盐雾试验（NSS）

中性盐雾试验是加速腐蚀试验的一种方法，是在专用的盐雾箱中进行的.适用于钢铁件上的镀锌，镀镉,氧化和磷化等镀覆层的耐蚀性检验。

中性盐雾试验配制的盐水为5%的NaCl溶液，PH为6.5～7.2,箱中温度为35±2ºC,相对湿度为95%以上。

中性盐雾试验喷雾沉降为1mL～2Ml/80cm²· h，收集的盐雾NaCl浓度应为5±1%，PH为6.5～7.2,喷嘴压强应为0.07MPa～0.1 Mpa。

醋酸盐雾试验（ASS法）

主要适用铜-镍-铬或镍-铬等装饰性镀层的耐蚀性试验，阻力试验用醋酸盐雾溶液采用化学纯冰醋酸配制，PH为3.0～3.1，喷雾收集液PH为3.2±0.1，试验的其它要求与中性盐雾试验方法相同。

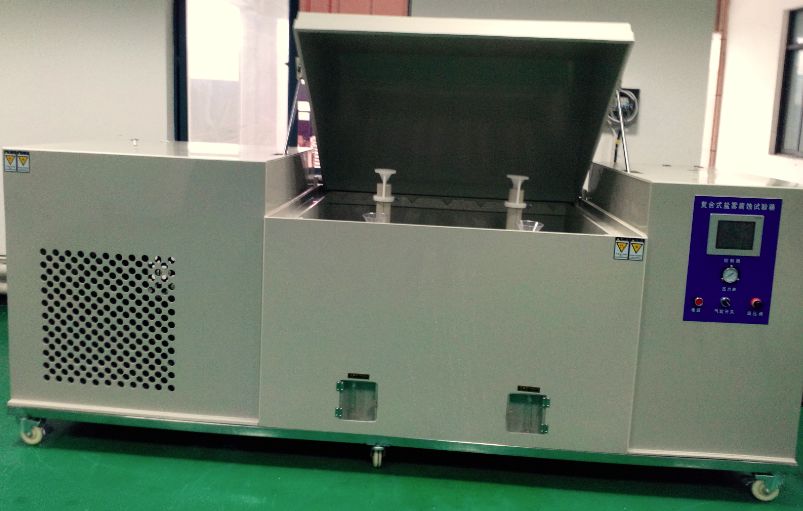

铜盐加速醋酸盐雾试验（CASS法）

主要适用于钢铁件和锌压铸件上铜-镍-铬或镍-铬等装饰性镀层的耐蚀性试验,，也适合于铝及铝合金阳极氧化膜的耐蚀性试验。

试验用盐溶液的配制方法如下：按中性盐雾试验方法配制NaCl溶液，在NaCl溶液中加入0.26±0.02g/L的化学纯氯化铜（CuCl2·2H2O），用化学纯冰醋酸调节PH为3.0～3.1。

试验温度为50±1ºC,喷雾收集液PH为3.2±0.1，其他要求与中性盐雾试验相同。

交变盐雾试验

是一种综合盐雾试验，它实际上是中性盐雾试验加恒定湿热试验。它主要用于空腔型的整机产品，通过潮态环境的渗透，使盐雾腐蚀不但在产品表面产生，也在产品内部产生。它是将产品在盐雾和湿热两种环境条件下交替转换，最后考核整机产品的电性能和机械性能有无变化。

盐雾腐蚀试验标准：

中性盐雾试验的步骤：

（1） 采用有机溶剂清洗试样表面,使试样表面无油污和其他对镀层具有腐蚀的物品。

（2） 将试片置于盐雾箱中,试片受试面朝上与垂直线成15º～30º。

（3） 按检验周期规定进行盐雾试验。

（4） 取出试样用流动水轻轻冲洗或用海绵带水轻轻擦拭表面除去盐沉积物,然后在80ºC～ 100ºC干燥30min左右。

（5） 对试样的腐蚀等级给予评判。

盐雾腐蚀试验标准：

GB/T 10125-2021 人造气氛腐蚀试验 盐雾试验

ISO 9227:2022 人造环境中的腐蚀试验 盐雾试验

ASTM B117-19 操作盐雾装置的标准实施规程
